PMP301 может решать задачи продвинутой автоматизации для следующих направлений:

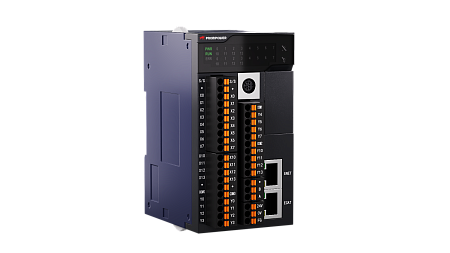

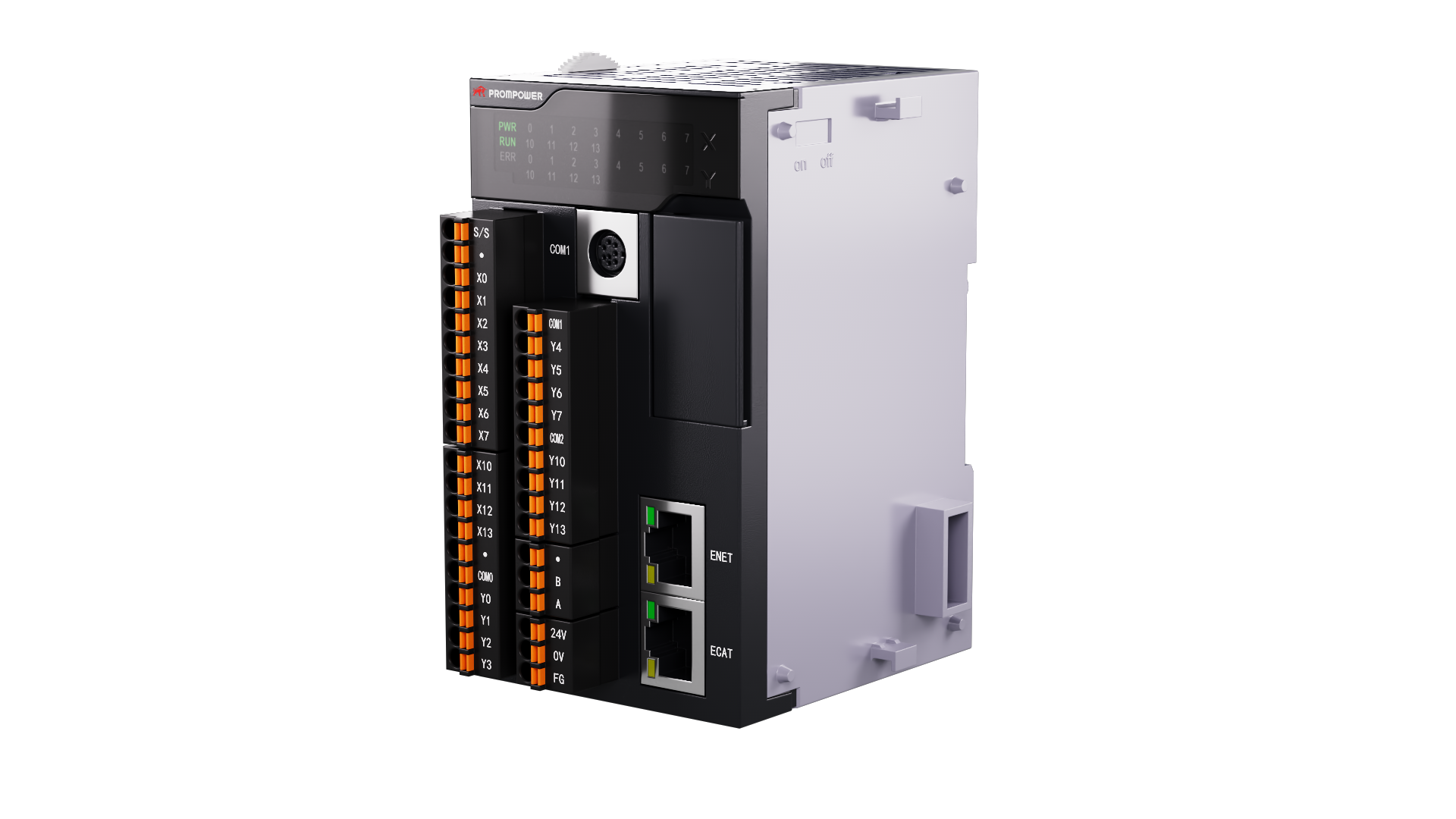

Контроллер PMP301 отличается высокой производительностью, поддерживает современные протоколы связи и обладает гибкой архитектурой. Обеспечивает управление 8 ведомыми устройствами по шине EtherCAT и 4 устройствами с импульсным управлением.

1. Машиностроение;
2. Автоматизированная общепромышленная техника;
3. Оборудование для приготовления пищи;
4. Печатные машины;
5. Линии производства;
6. Машины для намотки;
7. Устройства погрузки и разгрузки;
8. Вязальные и вышивальные машины;
9. Конвейерные механизмы;
10. Палетировщики;
11. Роликовые подающие устройства;
12. Револьверные головки;
13. Двухкоординатные столы;
14. Устройства проверки;
15. Различные станки;
16. Техника автоматизации инженерных систем зданий;
17. Устройства для вставки, монтажа деталей, проволочной сварки;
18. Роботы и устройства узловой сборки.

1. ПЛК PMP301 на базе Codesys предназначен для решения задач высокоточного управления, а также общепромышленных задач средней сложности;
2. ЦПУ на базе Cortex-A8 с доминирующей частотой 0.8 ГГц;
3. Память под программу 32Мб, под пользовательские данные 32Мб и энергонезависимая память 6 Мб;
4. Поддержка языков МЭК 61131-3: ST, SFC, FBD, CFC, LD и IL;
5. Поддержка расширения системы до 512 каналов ввода-вывода (дополнительно можно ввести до 16384 цифровых или 4096 аналоговых сигналов, используя станцию удаленного ввода-вывода EtherCAT PMP-SEC);

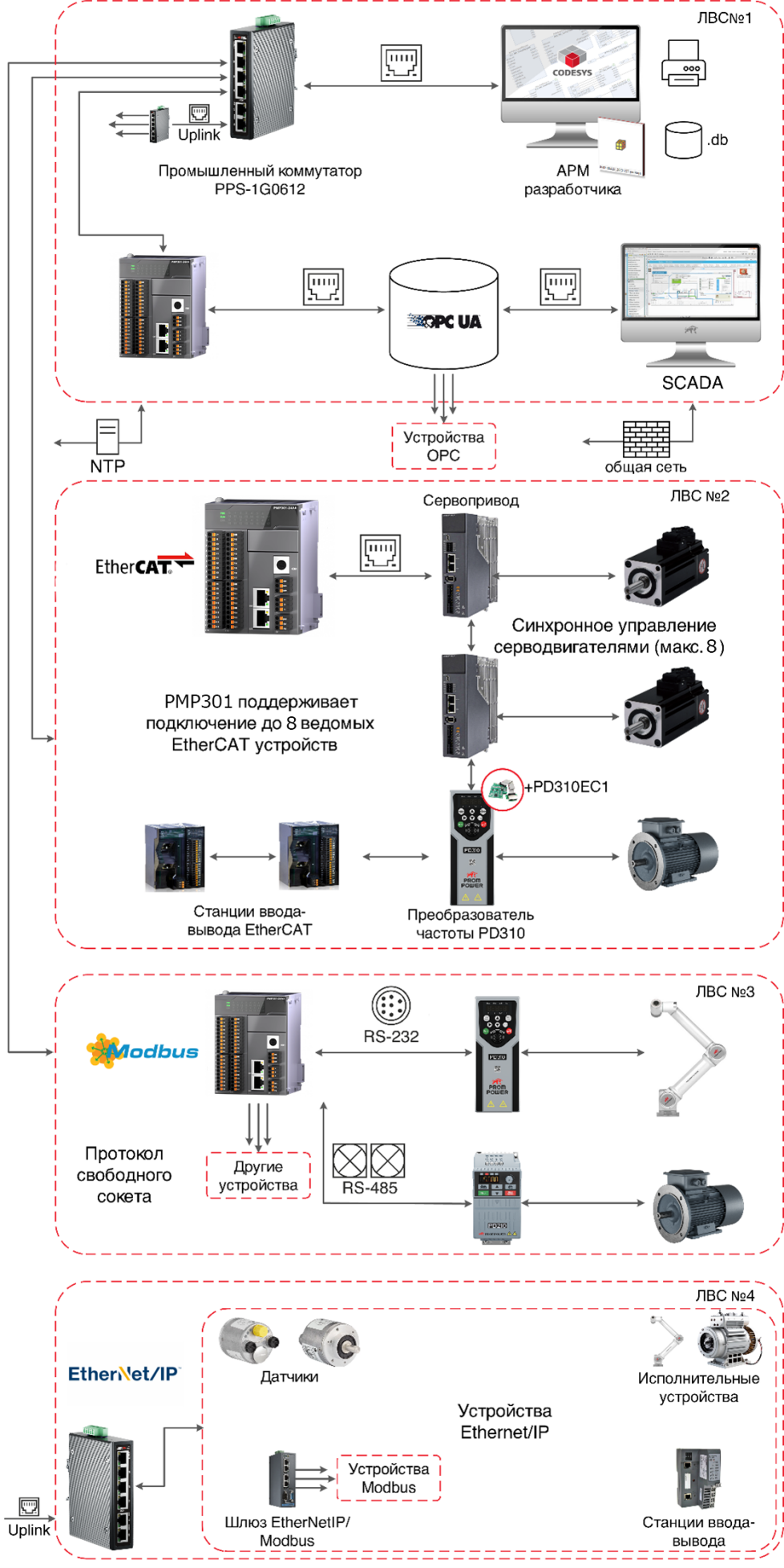

6. Поддерживаемые протоколы: TCP/IP, Modbus TCP/IP, Modbus RTU/ASCII, EtherCAT и Ethernet/IP;
7. PMP301 поддерживает синхронное управление по шине EtherCAT 8 устройствами, связь с ведомыми станциями EEPROM и импульсное управление 4 устройствами;
8. Поддержка интерполяции (Поддержка линейной интерполяции, круговой интерполяции, электронного кулачка и электронного редуктора), функции CAM;

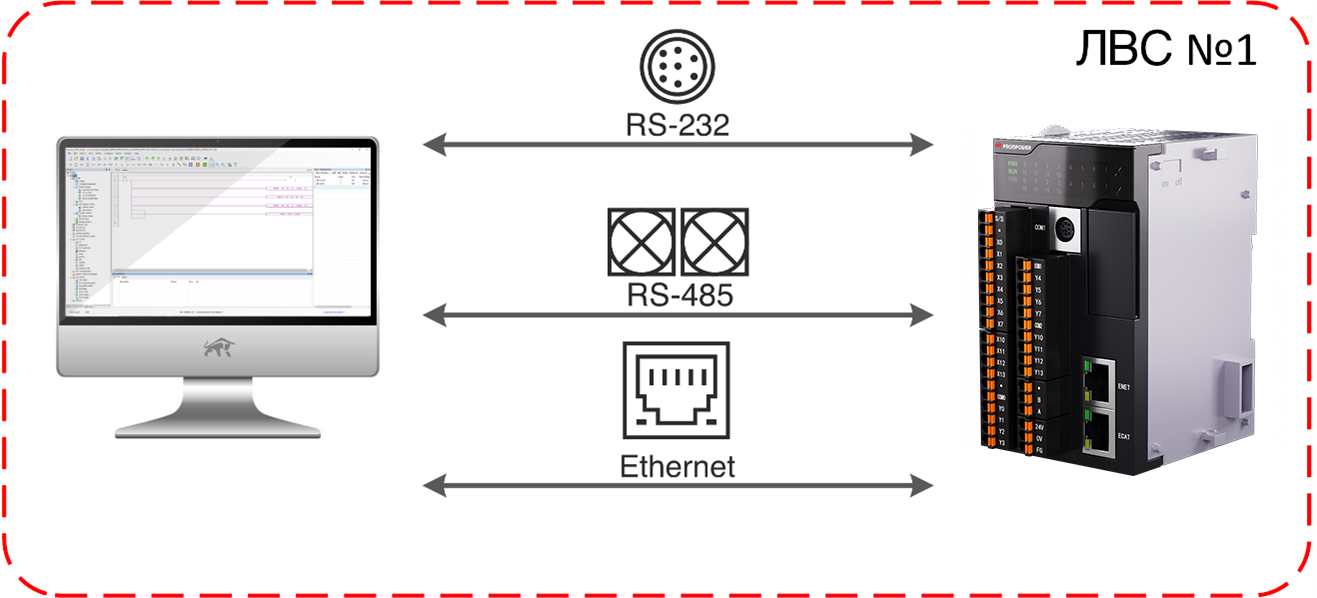

9. Сетевые интерфейсы: 1 порт RS232; 1 порт RS485 (A, B клеммы); 2 порта RJ45;
10. Поддержка OPC UA;
11. Поддержка управление движением по стандарту PLCopen;
12. Доступна загрузка управляющей программы в режиме Online;
13. Поддержка работы в режиме симуляции;
14. Возможность сброса настроек ПЛК при помощи DIP-переключателя;
15. Поддерживает до 16 правых модулей расширения и 8 устройств EtherCAT (доп.модули можно подключить при помощи PMP-SEC);
16. Питание 24 В. пост. тока, Максимальное потребление 30 Вт (Можно подключить модуль питания PMP-01-P50-E для контроллеров серии PMP301, вход 220VAC, выход 24VDC, 50Вт);
17. Универсальные входы ПЛК PMP301 поддерживают подключение датчиков обоих типов - PNP и NPN; Выходы: NPN (транзистор с открытым коллектором);
18. Количество высокоскоростных входов: 80 кГц в однофазном (4 канала) или 50 кГц в AB режиме (4 канала);
19. Поддержка 10 внешних прерываний (клеммы X2~X7, X10~X13);
20. Встроенные часы реального времени;
21. Можно подключить как инкрементальный, так и абсолютный энкодер.
    Поддержка AB – фаз.


    Серия ПЛК	Количество высокоскоростных каналов
    	Однофазный	Двухфазный
    PMP301	4	4

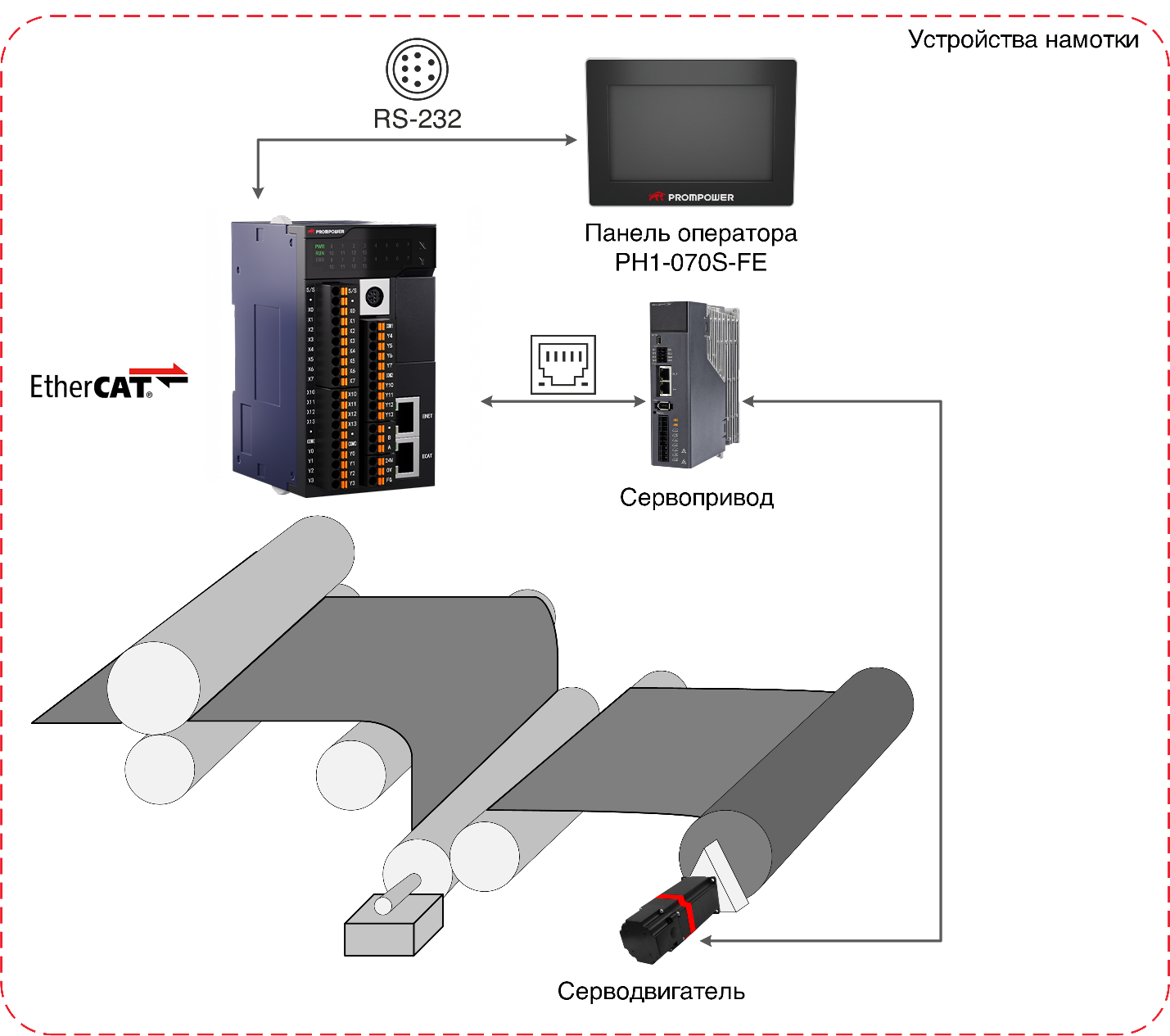

Пример 1: Намотка

В управлении участвуют ПЛК серии PMP301, панель оператора PH1-070S-FE и сервосистемы Privodpower.

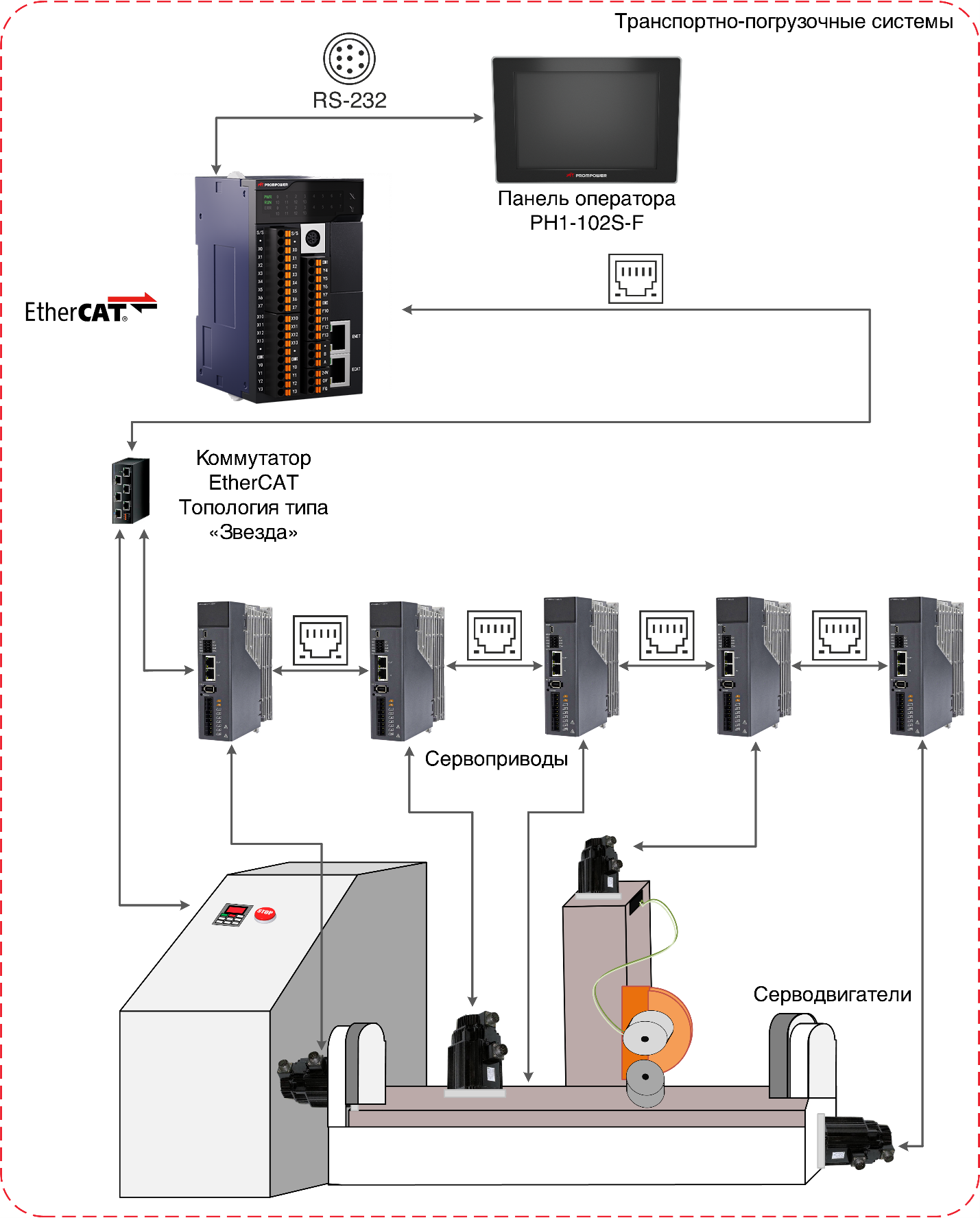

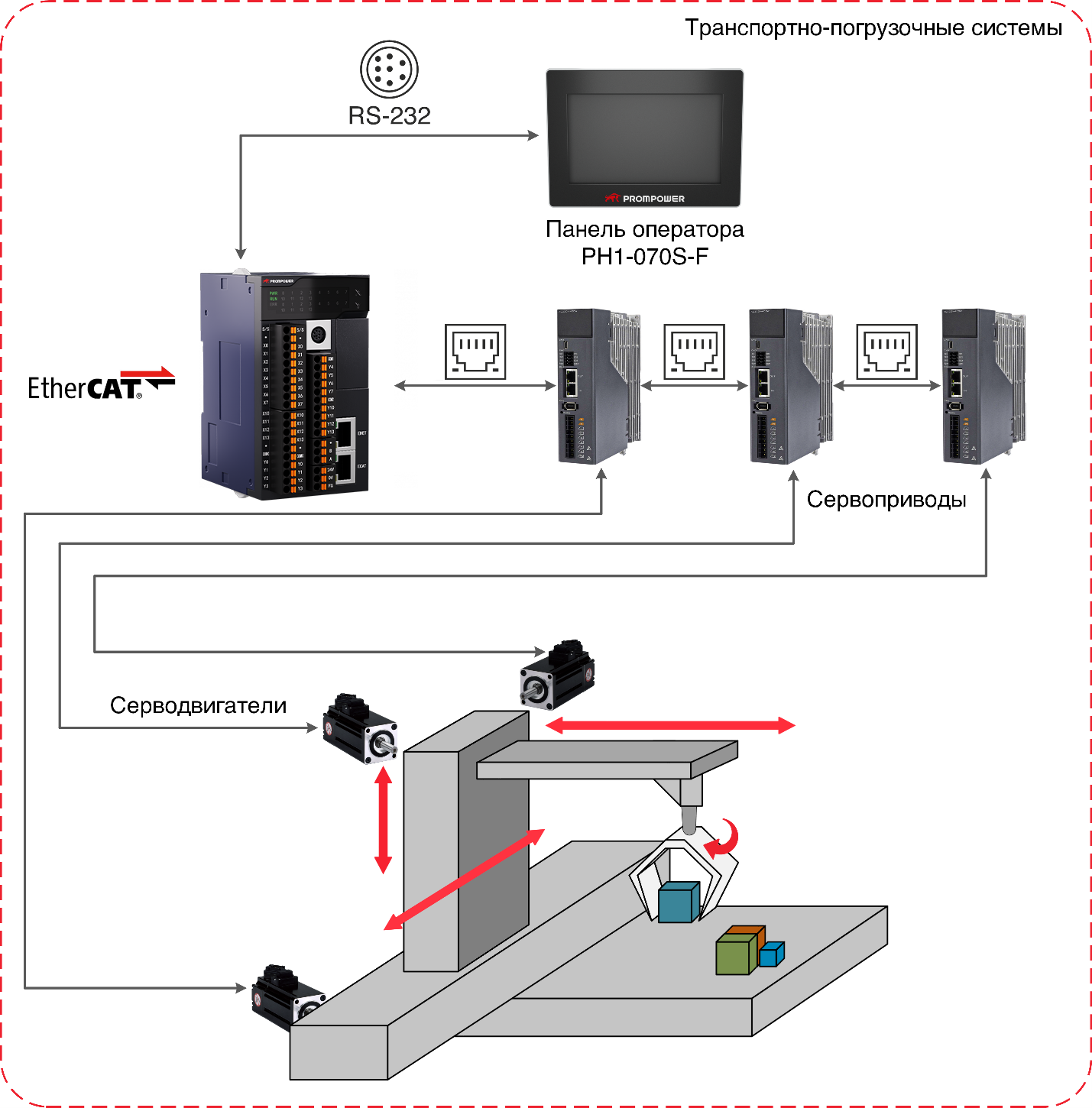

Пример 2: Транспортно-погрузочные системы

Благодаря быстродействию ПЛК PMP301 и наличию на борту протокола EtherCAT, PMP301 способен выполнять задачи точного позиционирования и синхронно управлять множеством EtherCAT устройств.

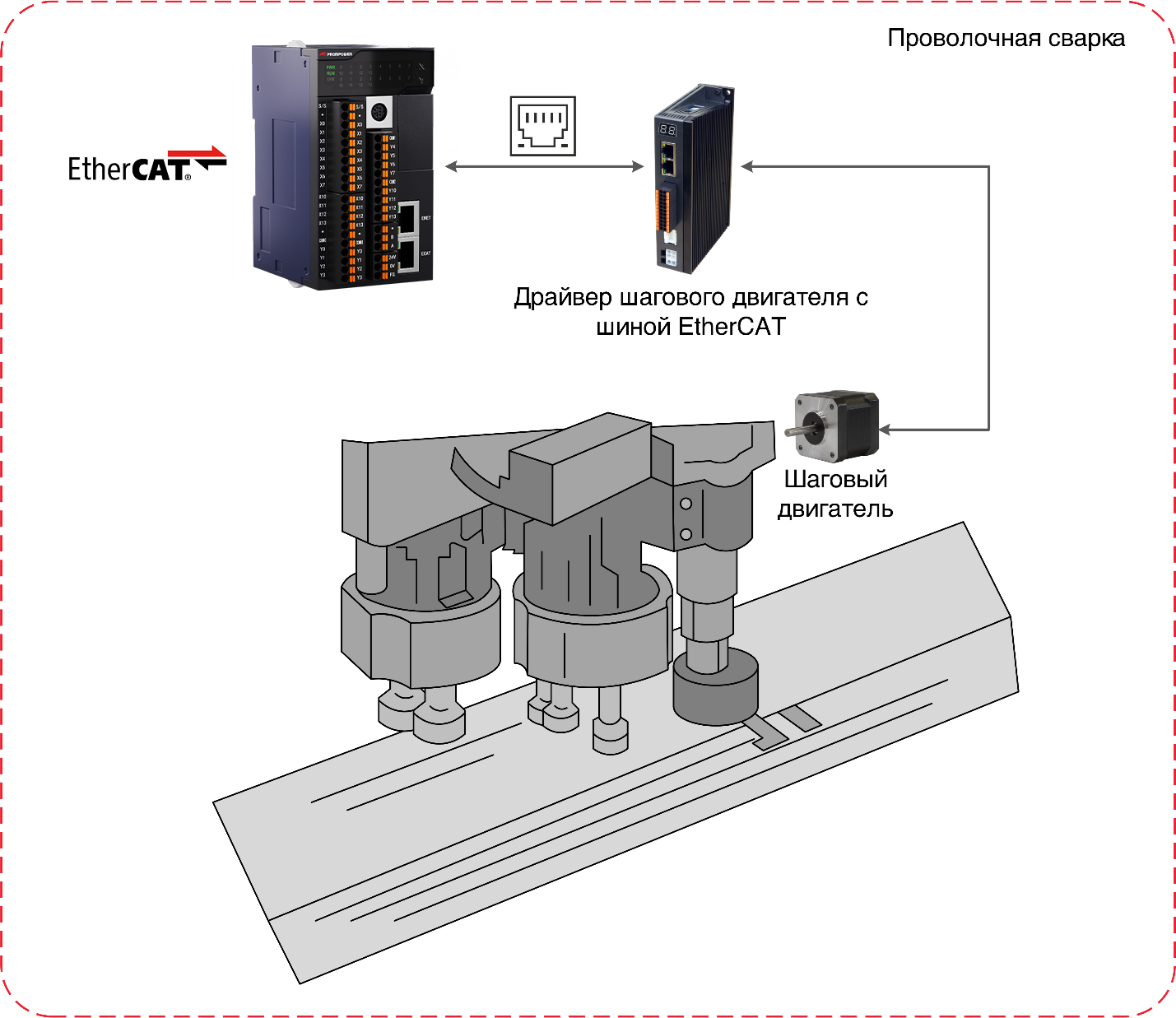

Пример 3: Устройства для вставки, установки, проволочной сварки

Контроллер PMP301 может быть использован для решения задач сварки различных швов, а также устройствах для расточки отверстий печатных плат, вязальных и вышивальных машин и т.п.

Пример 4: Станки

Возможность интерпретации G-Code позволяет использовать PMP301 со станками в различных отраслях, в том числе в металло- и деревообрабатывающей промышленности.

PMP301 крепится на рейку DIN46277 или винты М3.

1) Вход (Режим NPN)

Пример подключения кнопок

1) Вход (Режим PNP)

Пример подключения кнопок

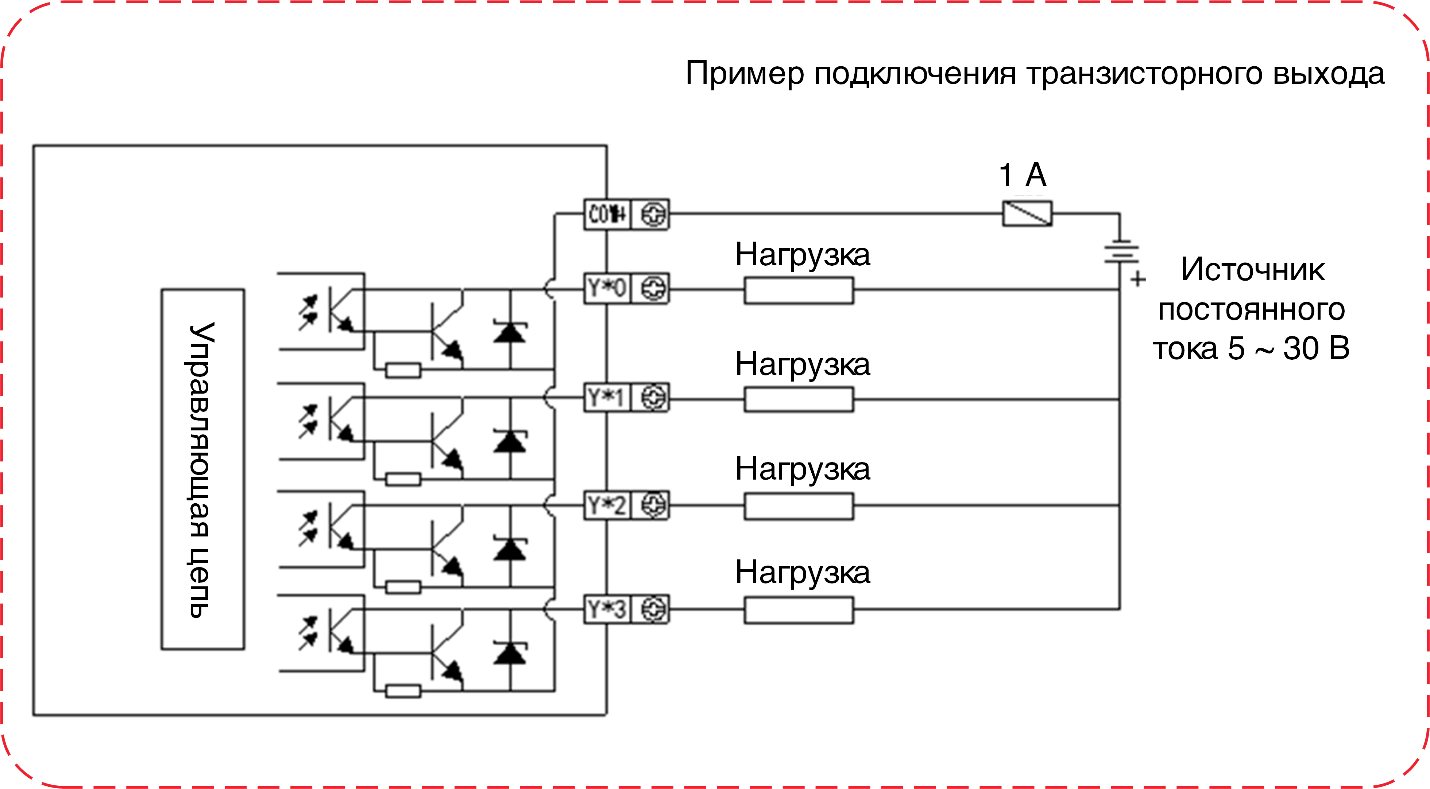

2) Транзисторный выход

PMP301 программируется в среде разработки Codesys V3.5 SP16 Patch4.

1. Поддержка стандартных библиотек Codesys;
2. Поддержка собственных target-файлов с описанием ресурсов ПЛК и модулей УСО;
3. Поддержка собственных библиотек таких как PP_Count (Библиотека для высокоскоростных входов), PP_System (Системная библиотека с функциями ПЛК), ExtModule (Системная библиотека с функциями модулей УСО);
4. Поддержка стандарта PLCopen;
5. Поддержка G-Code;
6. Поддержка интерполяции (Поддержка линейной интерполяции, круговой интерполяции, электронного кулачка и электронного редуктора), функции CAM;
7. Удобные средства отладки;
8. Возможность Online-загрузки управляющих программ;
9. Режим симуляции;
