ПЛК (программируемые логические контроллеры)

PMP20 может решать задачи базовой автоматизации для следующих направлений:

1. Машиностроение;
2. Автоматизированная общепромышленная техника;
3. Водоотведение, сбор и обработка мусора;
4. Пищевая промышленность;
5. Отопление и вентиляция;
6. Роботехника;

1. Поддержка расширения системы до 572 каналов ввода-вывода;

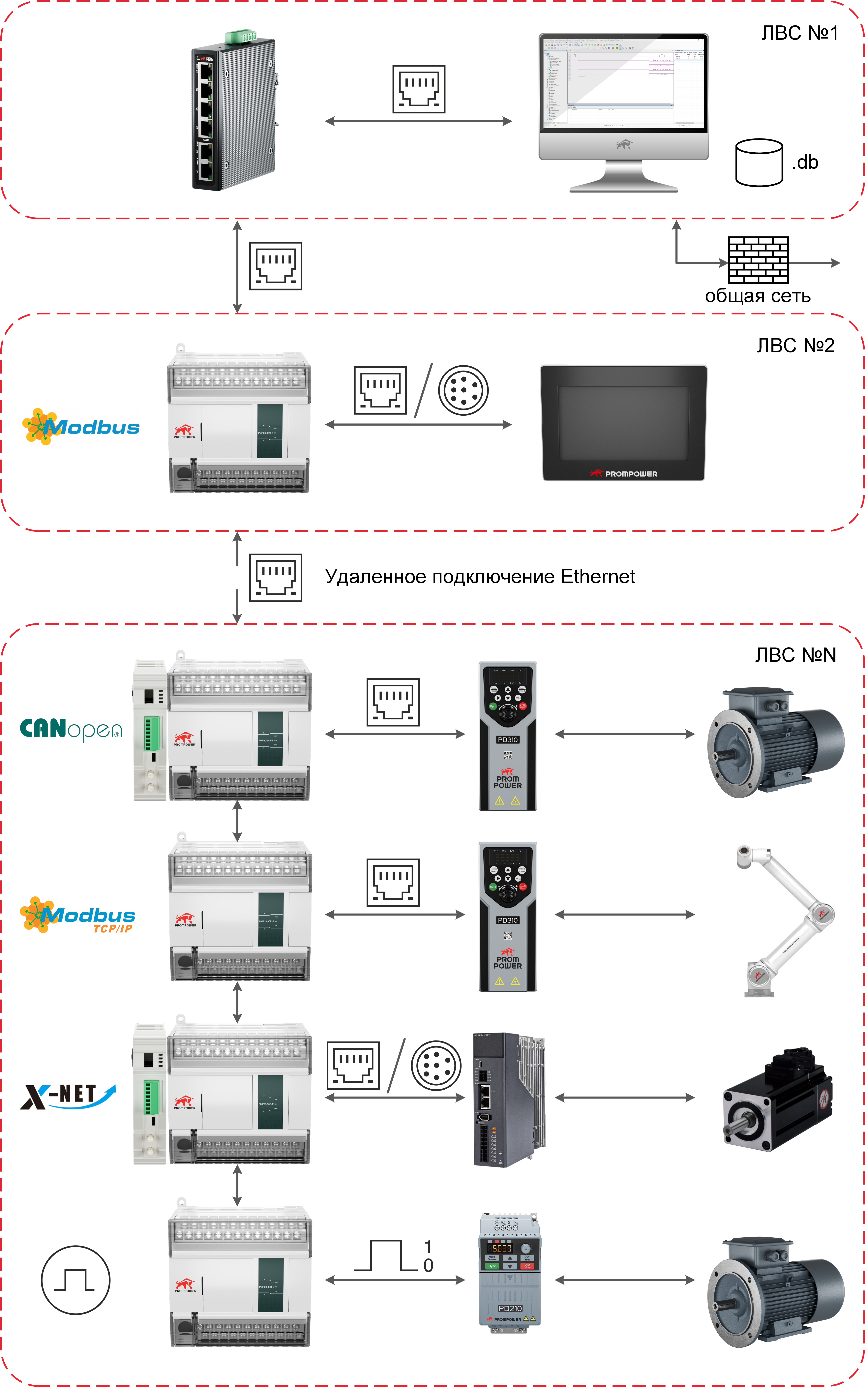

2. Поддерживаемые протоколы: TCP/IP, Modbus TCP/IP, Modbus RTU/ASCII, CANopen и X-NET;

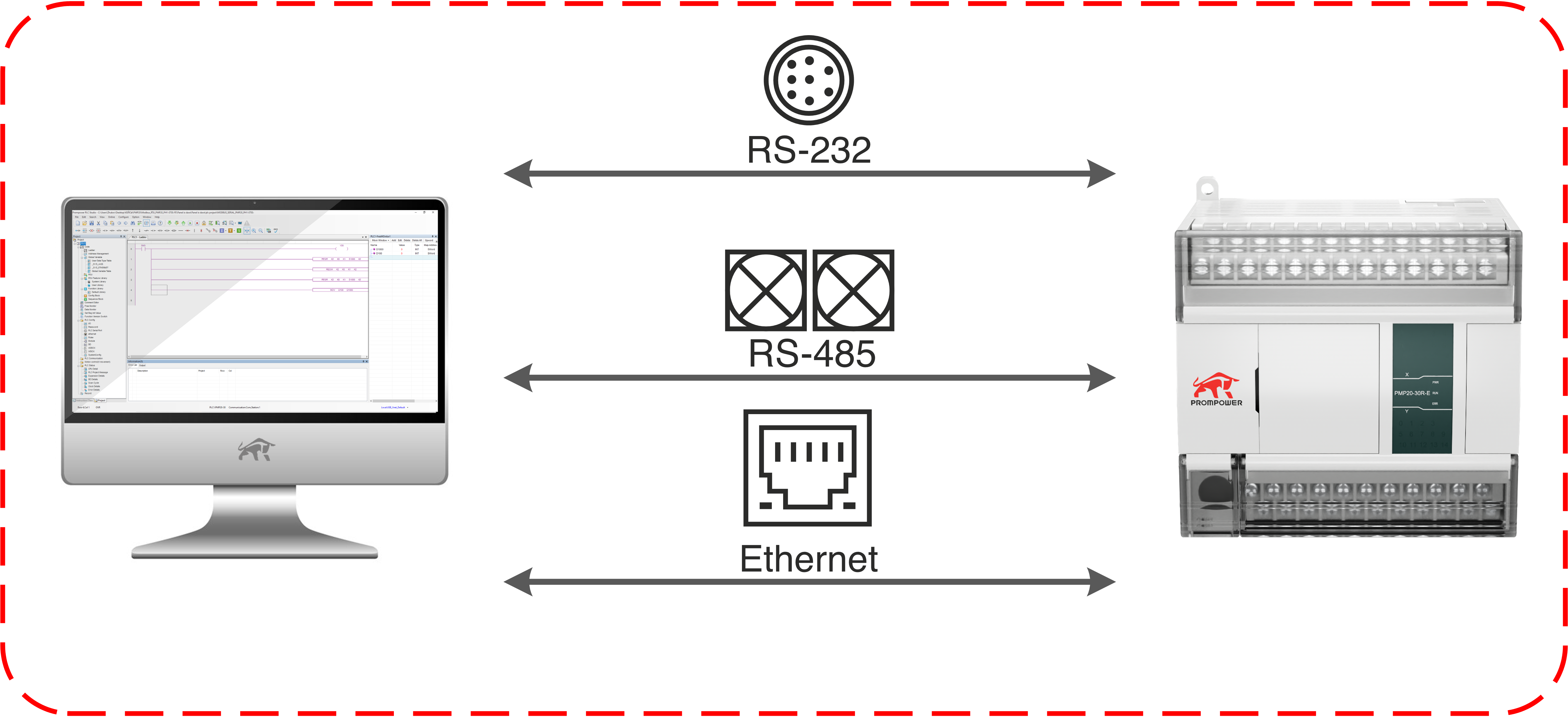

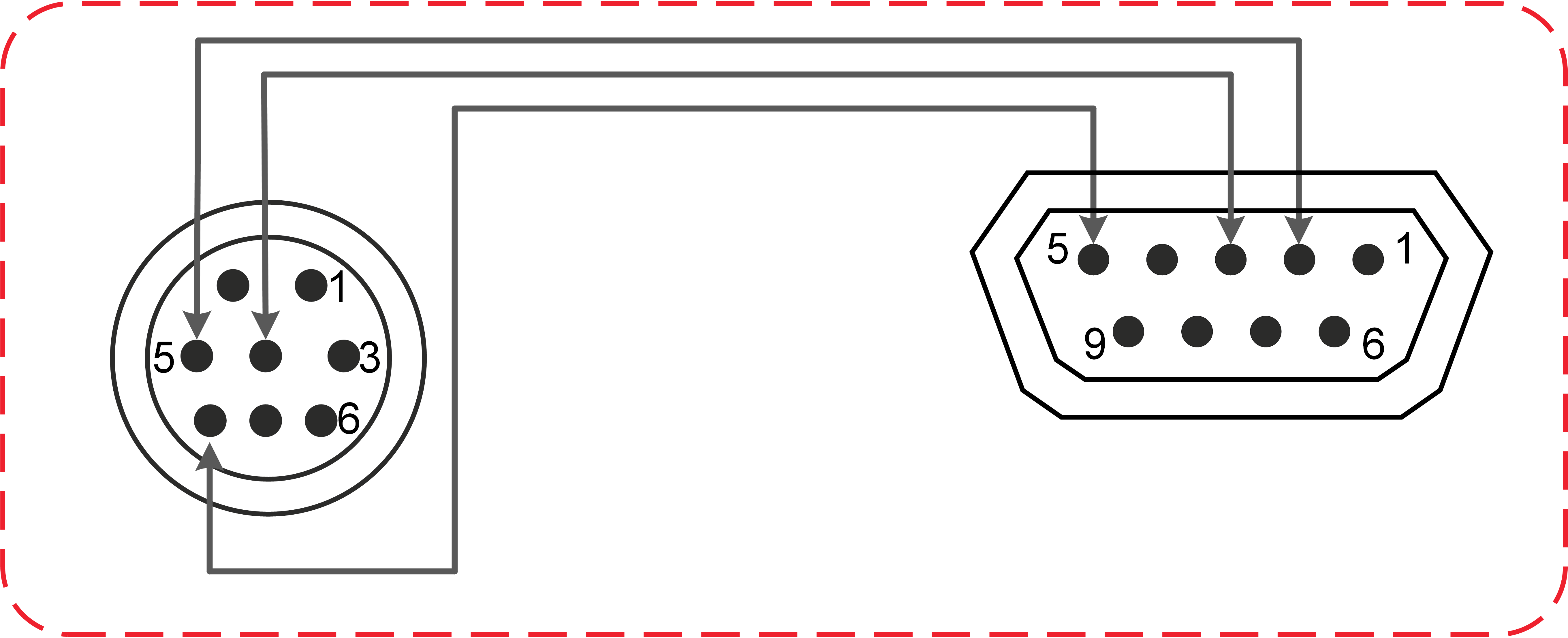

3. Сетевые интерфейсы: 1 порт RS232; 1 порт RS485 (A, B клеммы); 2 порта RJ45;
4. Поддерживает до 16 правых модулей расширения, а также сетевой модуль и дополнительную плату;
5. Питание 220 В. Перем. Тока, Макс. Потребление 30 Вт;
6. Входы: NPN или PNP входы (транзисторные с открытым коллектором);
   Выходы: NPN (транзисторные с открытым коллектором) или релейные выходы;
7. Максимальное кол-во высокоскоростных входов: 6 (до 80 кГц в однофазном режиме, до 50 кГц в двухфазном), импульсных выходов: 6 (до 100 кГц);
8. Поддержка внешних прерываний;
9. Встроенные часы реального времени;
10. Встроенная функция ШИМ-управления (например, для двигателей постоянного тока);
11. Встроенная функция ПИД-регулятор. Удобная функция автонастройки;
12. Можно подключить как инкрементальный, так и абсолютный энкодер.


    Серия ПЛК		Количество высокоскоростных каналов
    		Однофазный	Двухфазный
    PMP20	30/60	3	3
    	30T4	4	4
    	60T6	6	6

13. Поддерживаемые языки управляющих программ: Ladder, Instruction List и язык C;
14. Функции разграничения доступа;

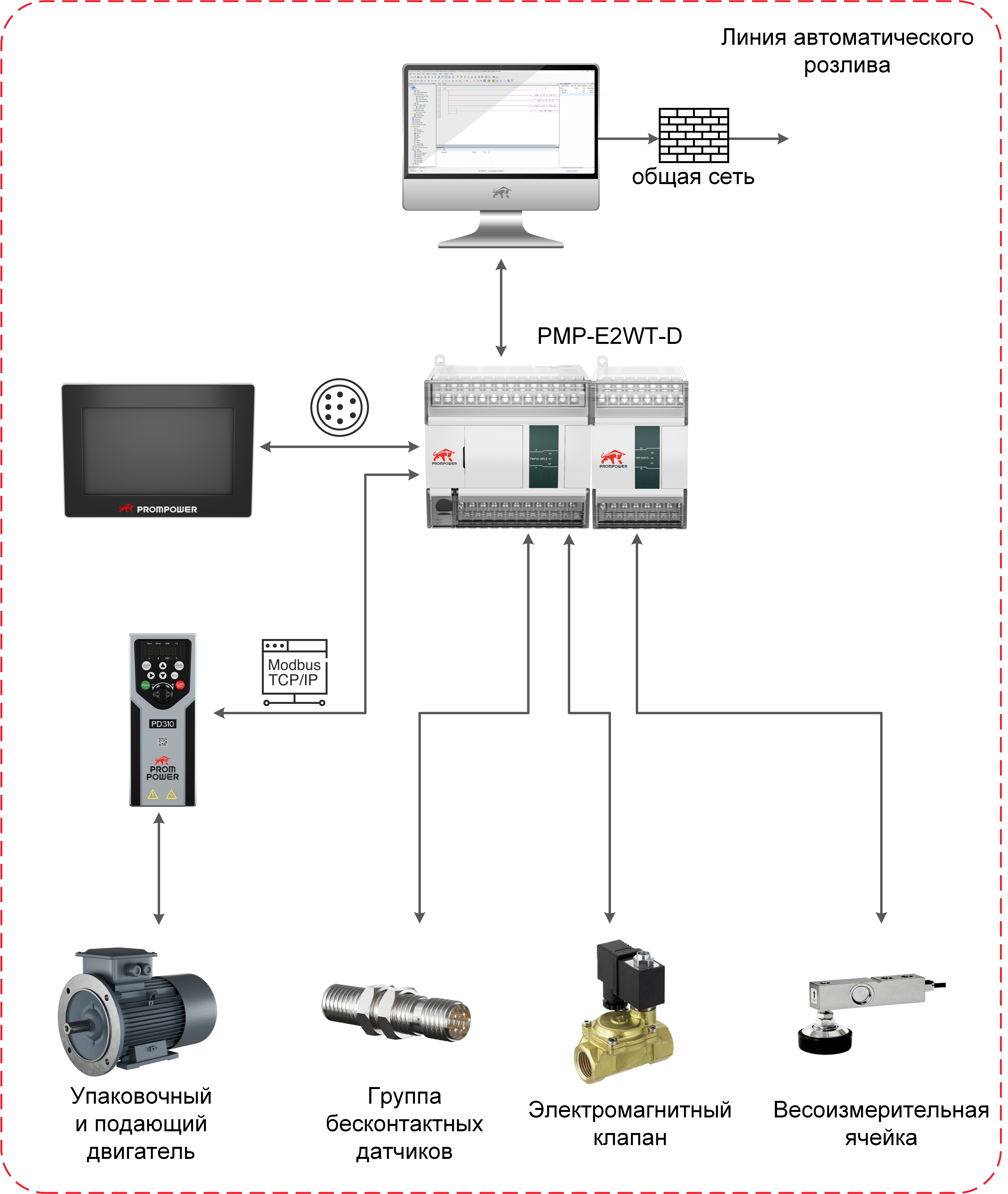

Пример 1: Автоматическая линия розлива

Управление осуществляется с помощью ПЛК серии PMP20, модуля весоизмерения PMP-E4WT-D и частотный преобразователь PD310. Оператор следит за техпроцессом при помощи панели оператора PH1-070S-FE.

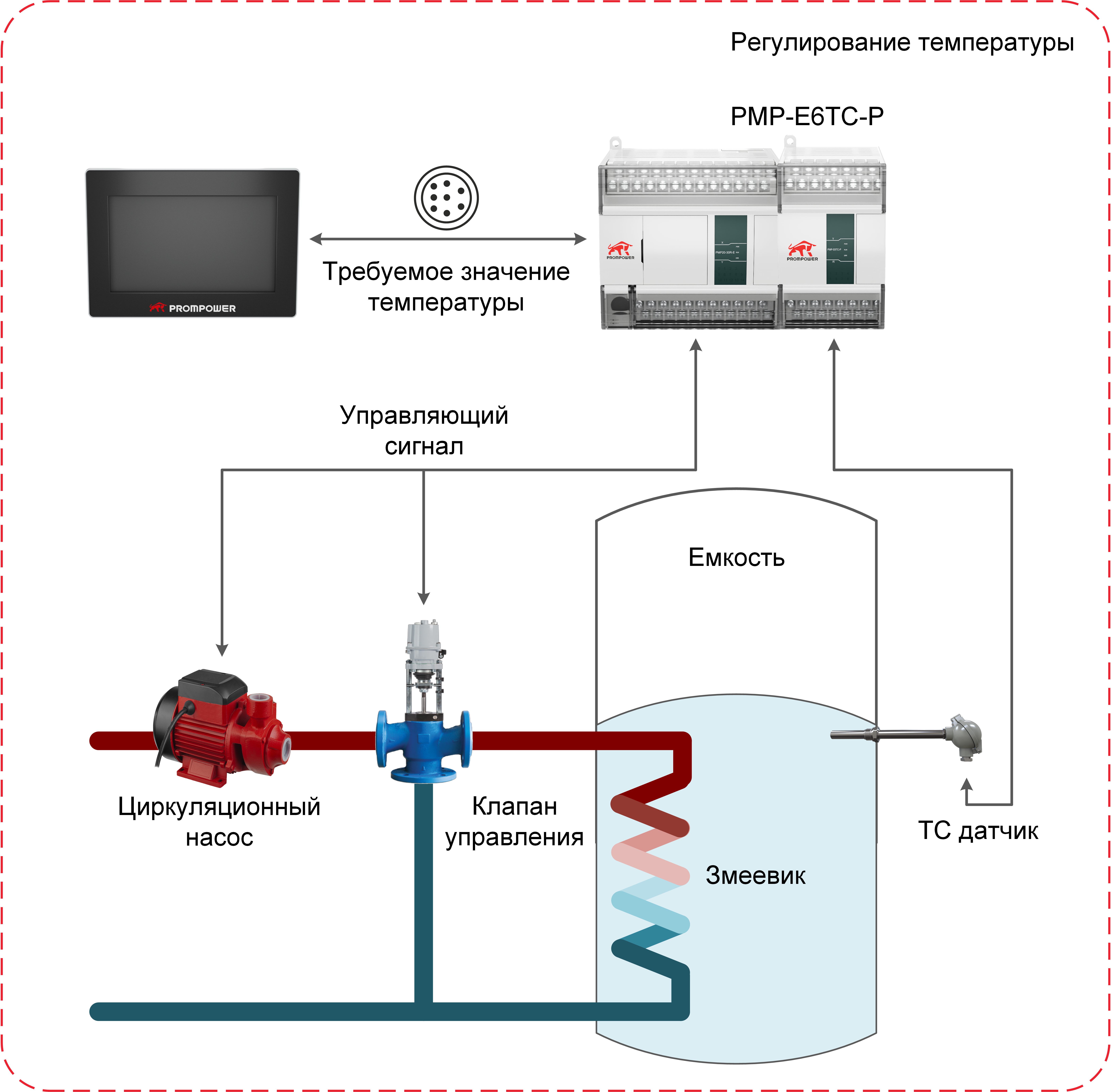

Пример 2: Регулирование температуры

Управление параметром температуры реализовано на базе ПЛК серии PMP20 и модуля ввода сигнала с датчика термопары. Требуемое значение задаётся с операторской панели серии PH1-070S-FE.

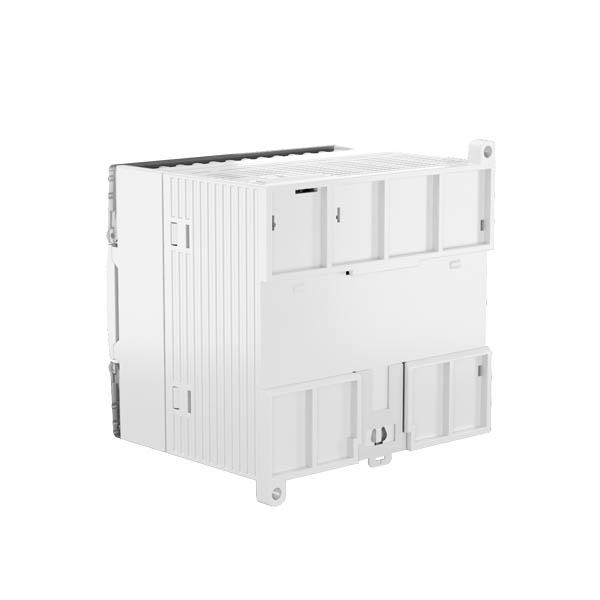

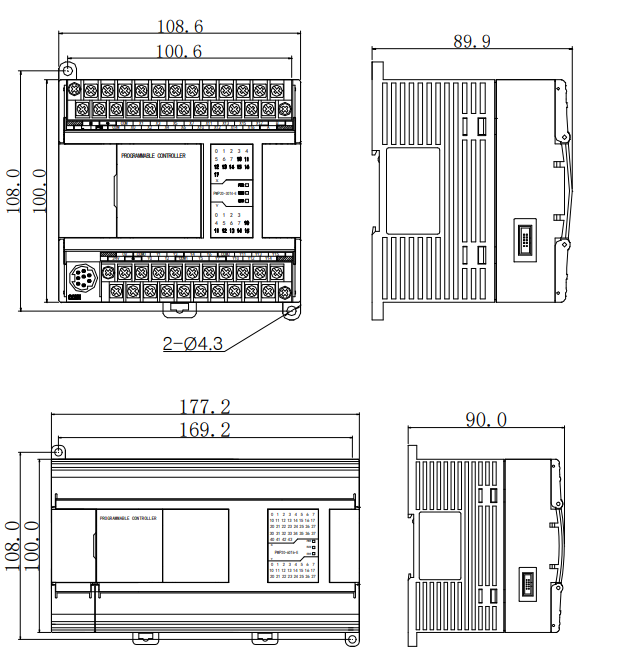

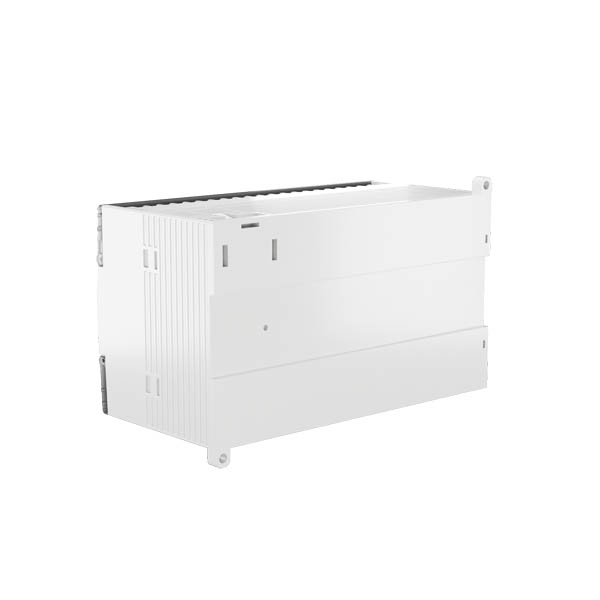

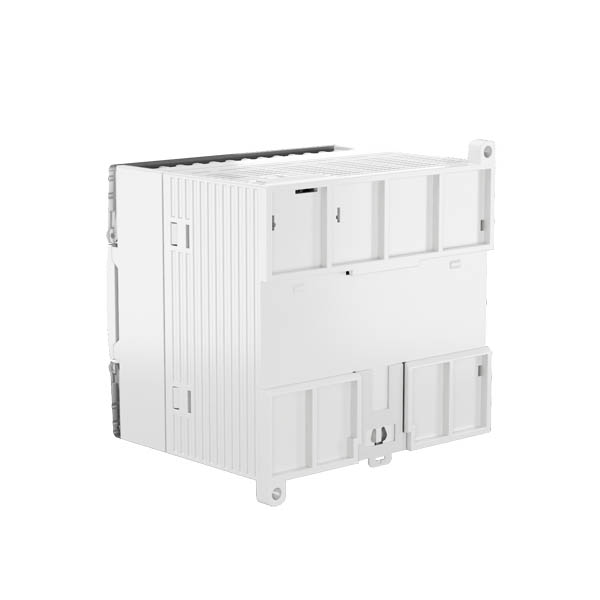

PMP20 крепится на рейку DIN46277 или винты М3.

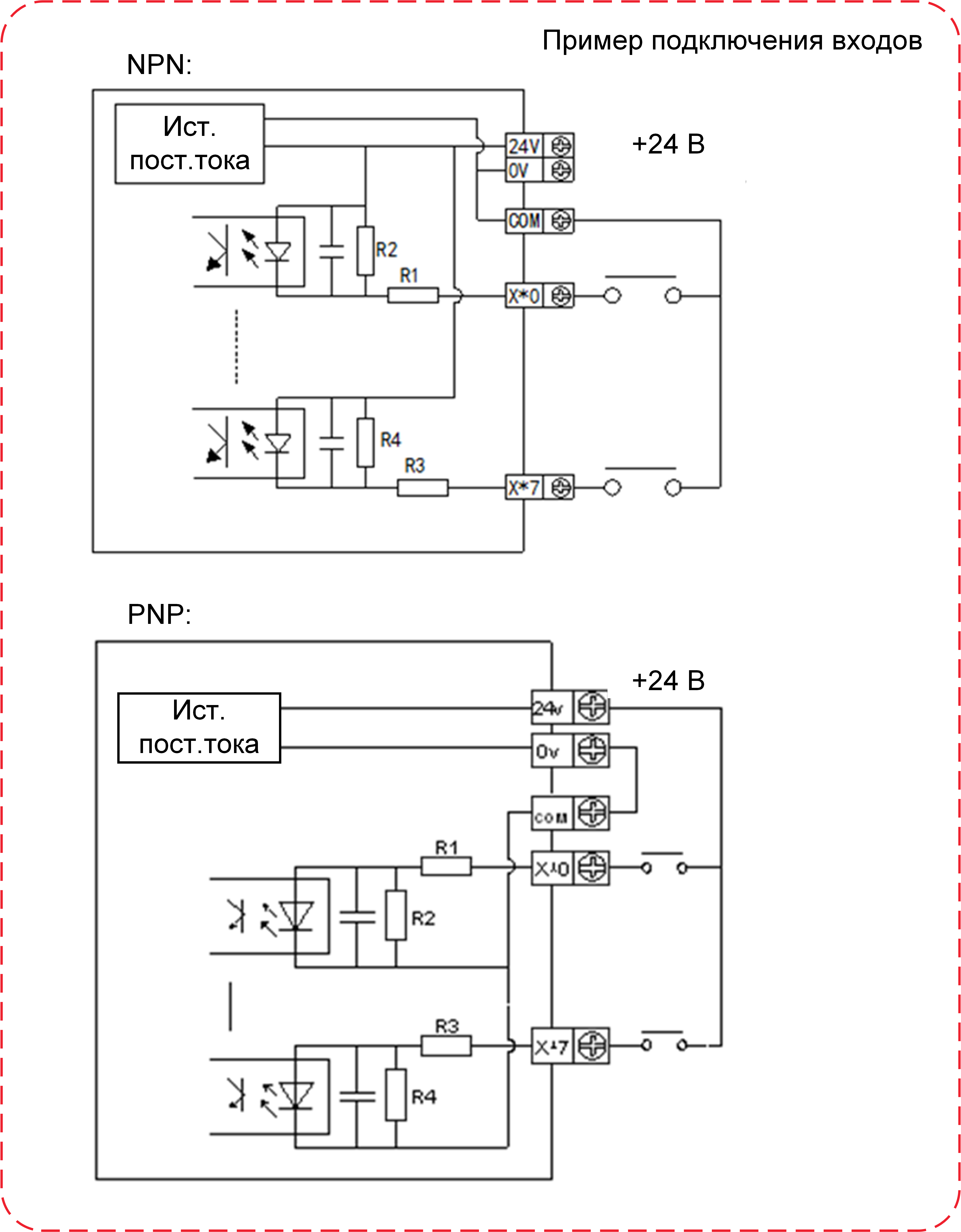

1) Вход

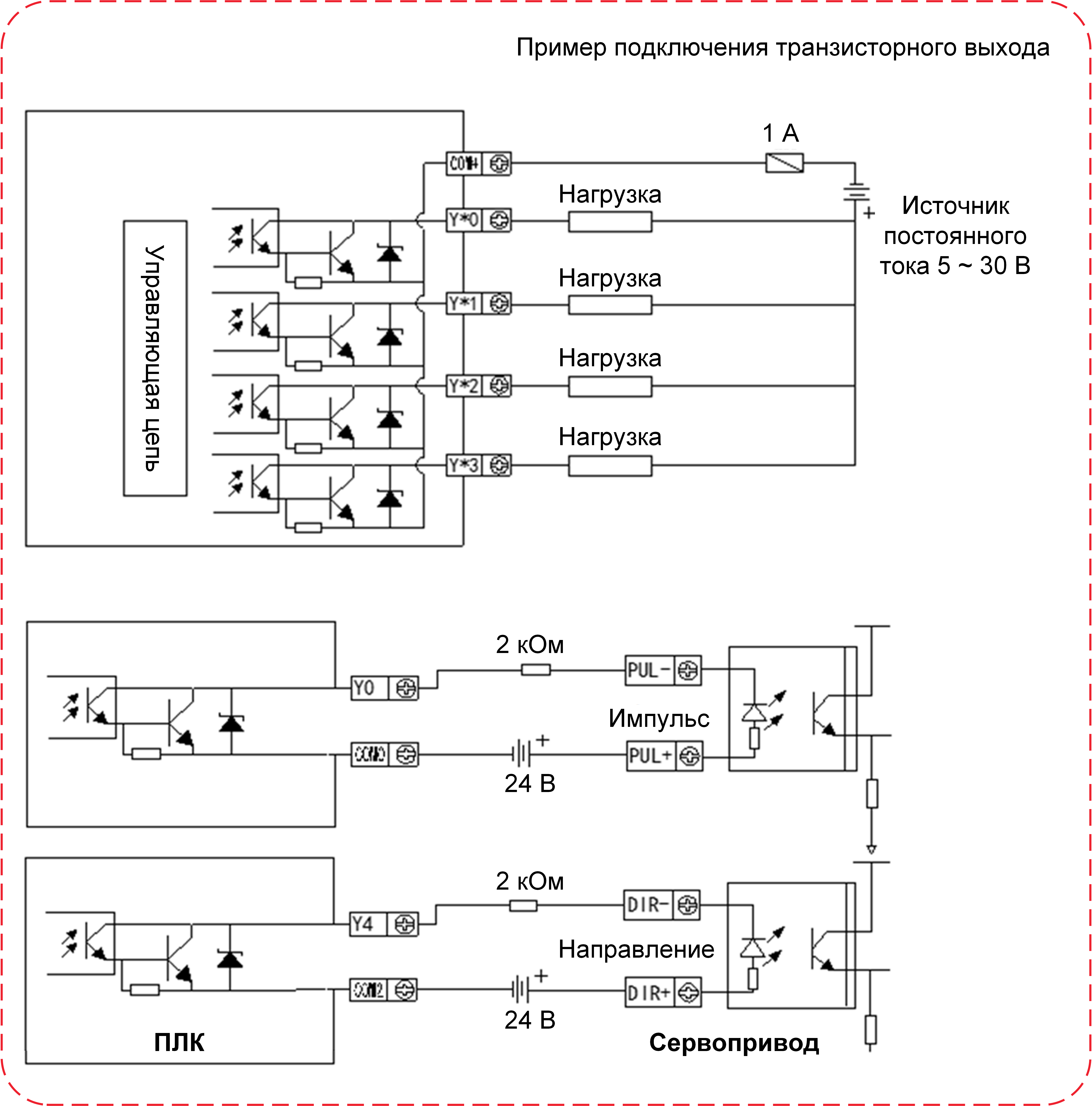

2) Транзисторный выход

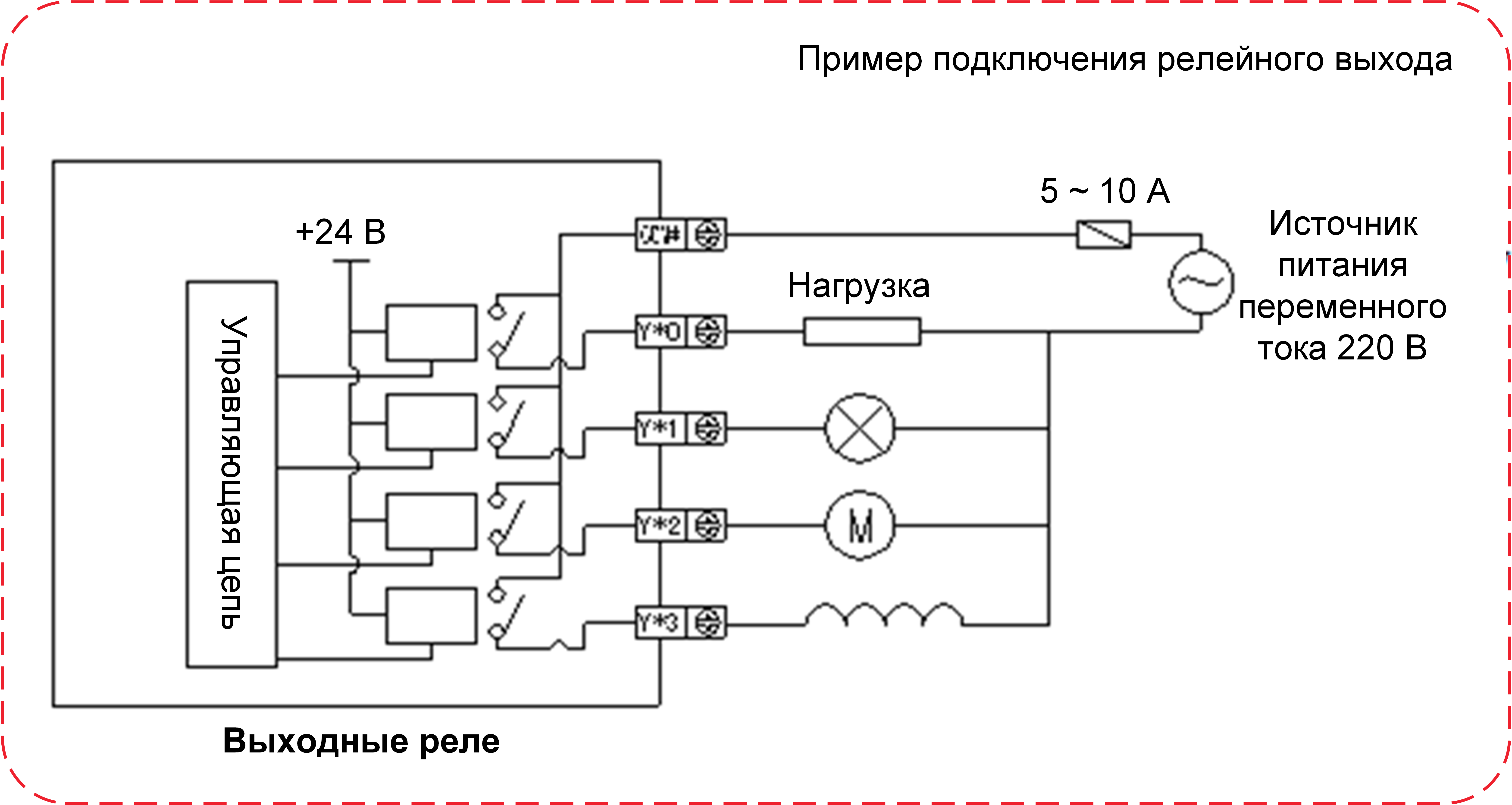

3) Релейный выход

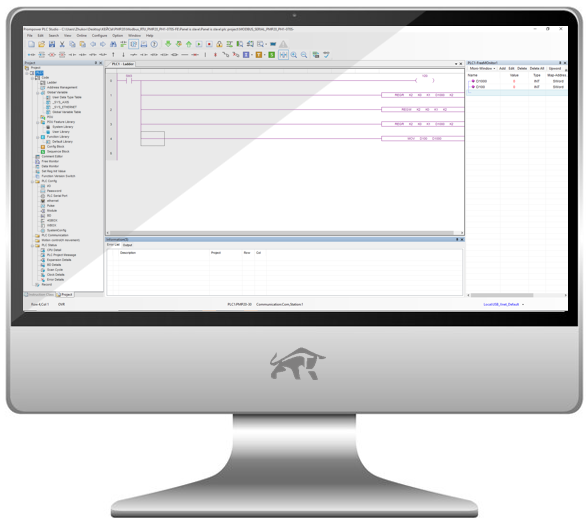

PMP20 программируется в собственной среде разработки Privodpower PLC Studio.

Текущая версия: 3.7.17b 2023-11-09

Поддержка языков: Английский, Русский (в разработке);

1. Среда разработки Privodpower PLC Studio;
2. Малый расход ресурсов ОЗУ;
3. Обширная библиотека инструкций;
4. Удобные средства отладки;
5. Гибкая привязка входов и выходов;
6. Расчет энергопотребления модулей расширения по шине;
7. Возможность создания функций и функциональных блоков на языках Ladder/C;
8. Цифровой осциллограф;
9. Окна упрощенной настройки ПИД-регулятора, ШИМ, TCP/IP соединения и Modbus TCP/IP соединения.
