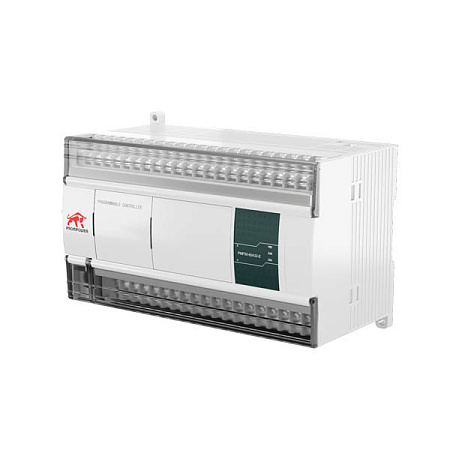

ПЛК (программируемые логические контроллеры)

PMP30 может решать задачи продвинутой автоматизации для следующих направлений:

1. Машиностроение;
2. Автоматизированная общепромышленная техника;
3. Оборудование для приготовления пищи;
4. Печатные машины;
5. Линии производства;
6. Машины для намотки;
7. Устройства погрузки и разгрузки;
8. Вязальные и вышивальные машины;
9. Конвейерные механизмы;
10. Палетировщики;
11. Роликовые подающие устройства;
12. Револьверные головки;
13. Двухкоординатные столы;
14. Устройства проверки;
15. Различные станки;
16. Техника автоматизации инженерных систем зданий;
17. Устройства для вставки, монтажа деталей, проволочной сварки;
18. Роботы и устройства узловой сборки.

1. ПЛК PMP30 на базе Codesys предназначен для решения задач высокоточного управления, а также общепромышленных задач продвинутой сложности;
2. ЦПУ на базе Cortex-A8 с доминирующей частотой 1 ГГц;
3. Память под программу 32Мб;
4. Поддержка языков МЭК 61131-3: ST, SFC, FBD, CFC, LD и IL;
5. Поддержка расширения системы до 572 каналов ввода-вывода;

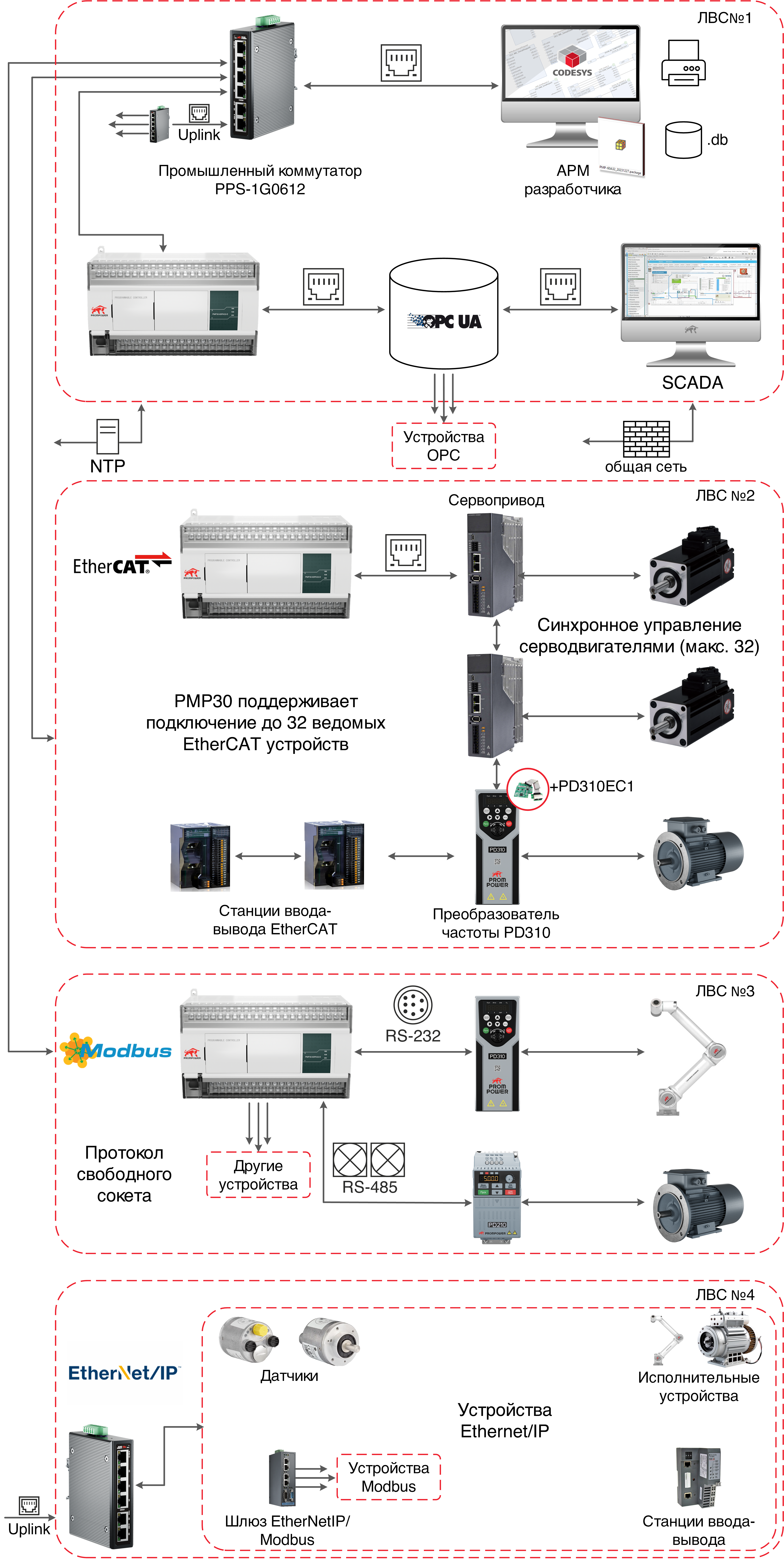

6. Поддерживаемые протоколы: TCP/IP, Modbus TCP/IP, Modbus RTU/ASCII, EtherCAT и Ethernet/IP;
7. PMP30 поддерживает синхронное управление по шине EtherCAT 32 устройствами и поддерживает связь с ведомыми станциями EEPROM;
8. Поддержка интерполяции (Поддержка линейной интерполяции, круговой интерполяции, электронного кулачка и электронного редуктора), функции CAM;

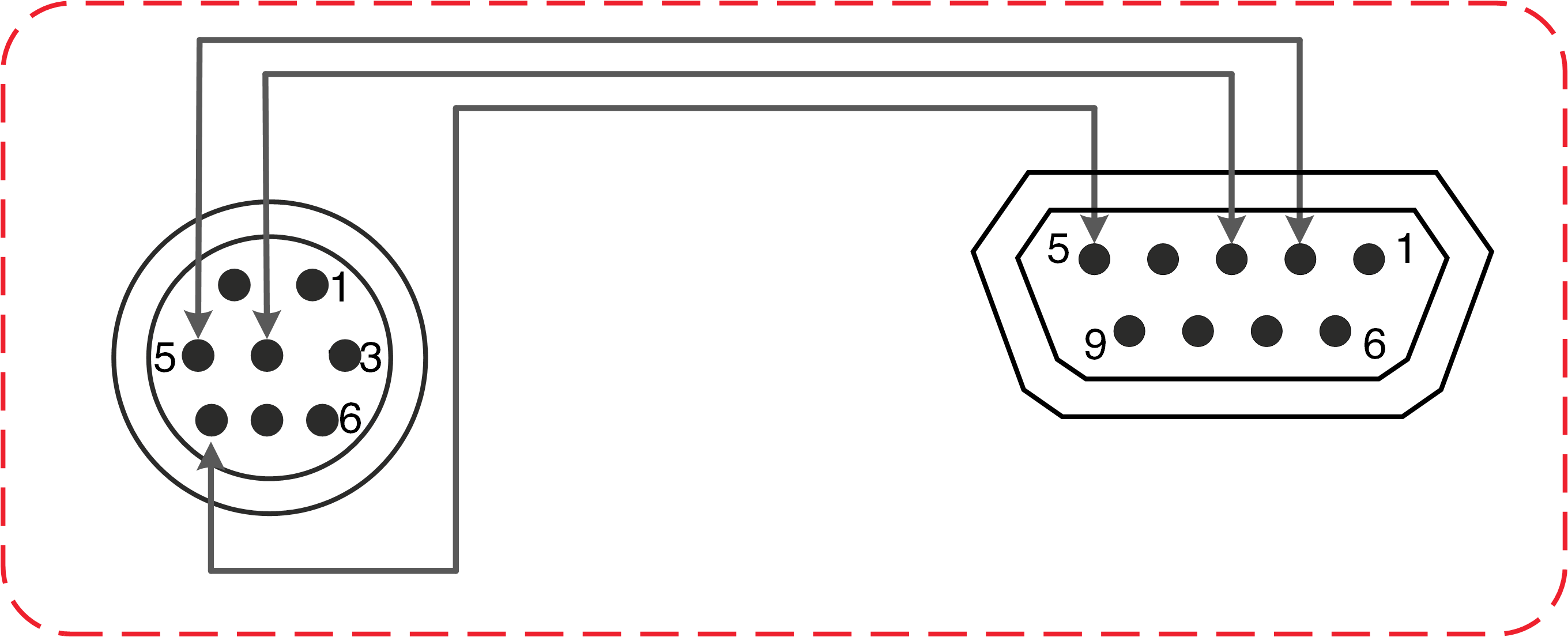

9. Сетевые интерфейсы: 1 порт RS232; 1 порт RS485 (A, B клеммы); 2 порта RJ45;
10. Поддержка OPC UA;
11. Поддержка управление движением по методологии PLCopen;
12. Поддержка G-Code;
13. Доступна загрузка управляющей программы в режиме Online;
14. Поддержка работы в режиме симуляции;
15. Возможность сброса настроек ПЛК при помощи DIP-переключателя;
16. Поддерживает до 16 правых модулей расширения и дополнительный сетевой модуль.
17. Питание 220 В. перем. тока, Максимальное потребление 30 Вт;
18. Входы: NPN или PNP входы (транзисторные с открытым коллектором);
    Выходы: NPN (транзисторные с открытым коллектором);
19. Количество высокоскоростных входов: 4 (до 200 кГц в однофазном режиме, до 100 кГц двухфазном),
20. Поддержка внешних прерываний (14 каналов);
21. Встроенные часы реального времени;
22. Можно подключить как инкрементальный, так и абсолютный энкодер.
    Поддержка AB – фаз.


    Серия ПЛК	Количество высокоскоростных каналов
    	Однофазный	Двухфазный
    PMP30	4	4

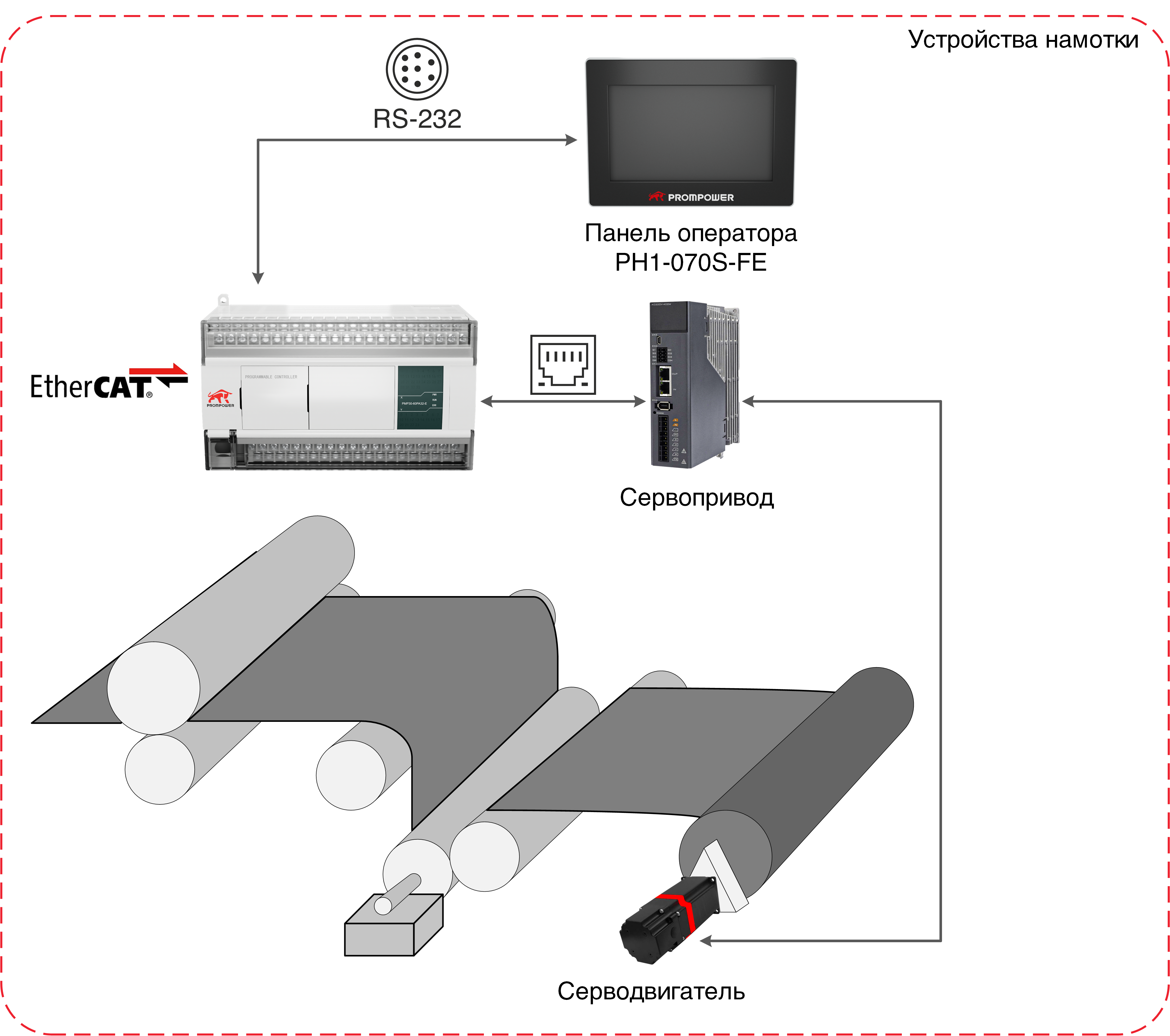

Пример 1: Намотка

В управлении участвуют ПЛК серии PMP30, панель оператора PH1-070S-FE и сервопривод с серводвигателем.

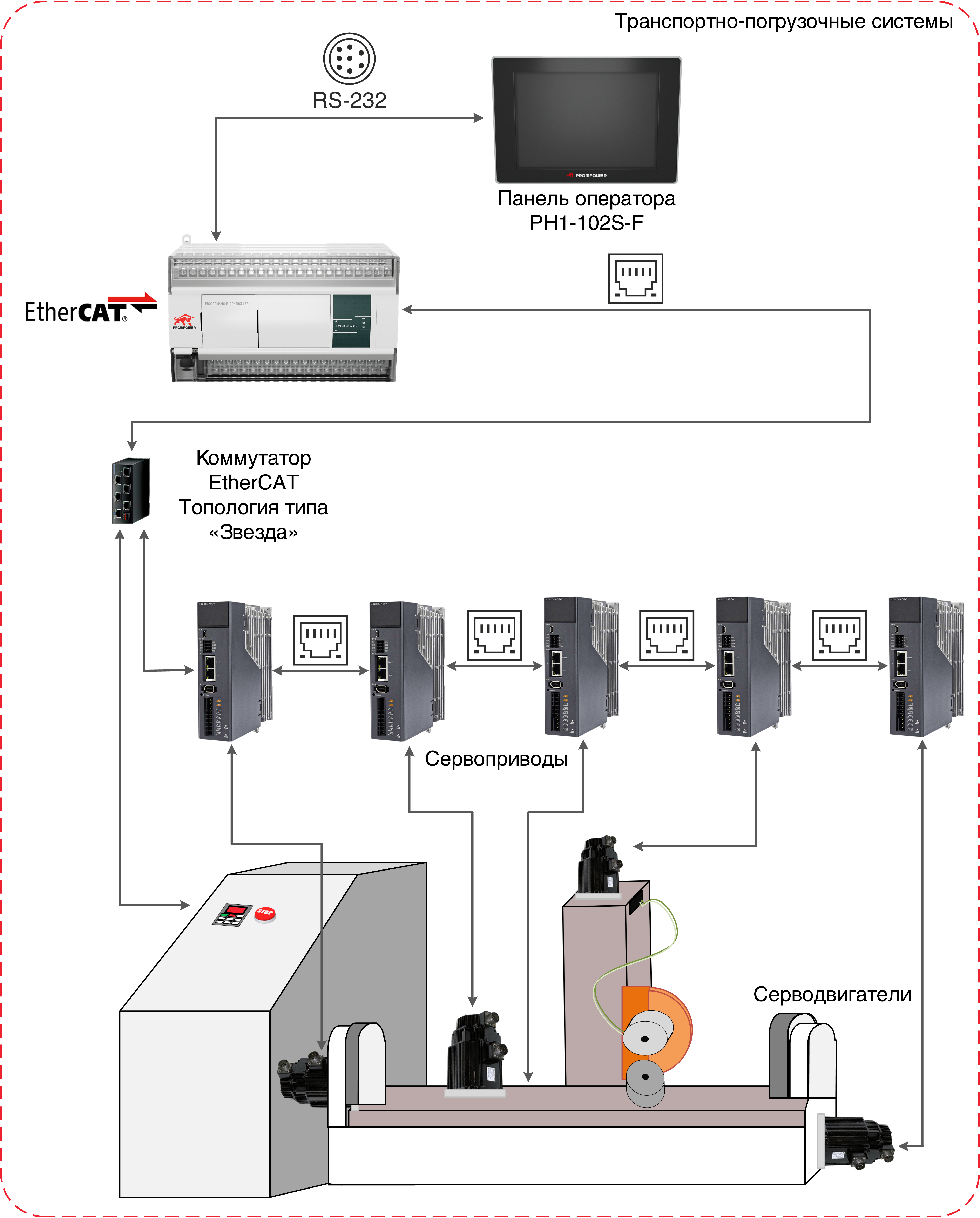

Пример 2: Транспортно-погрузочные системы

Благодаря быстродействию ПЛК PMP30 и наличию на борту протокола EtherCAT, PMP30 способен выполнять задачи точного позиционирования и синхронно управлять множеством EtherCAT устройств.

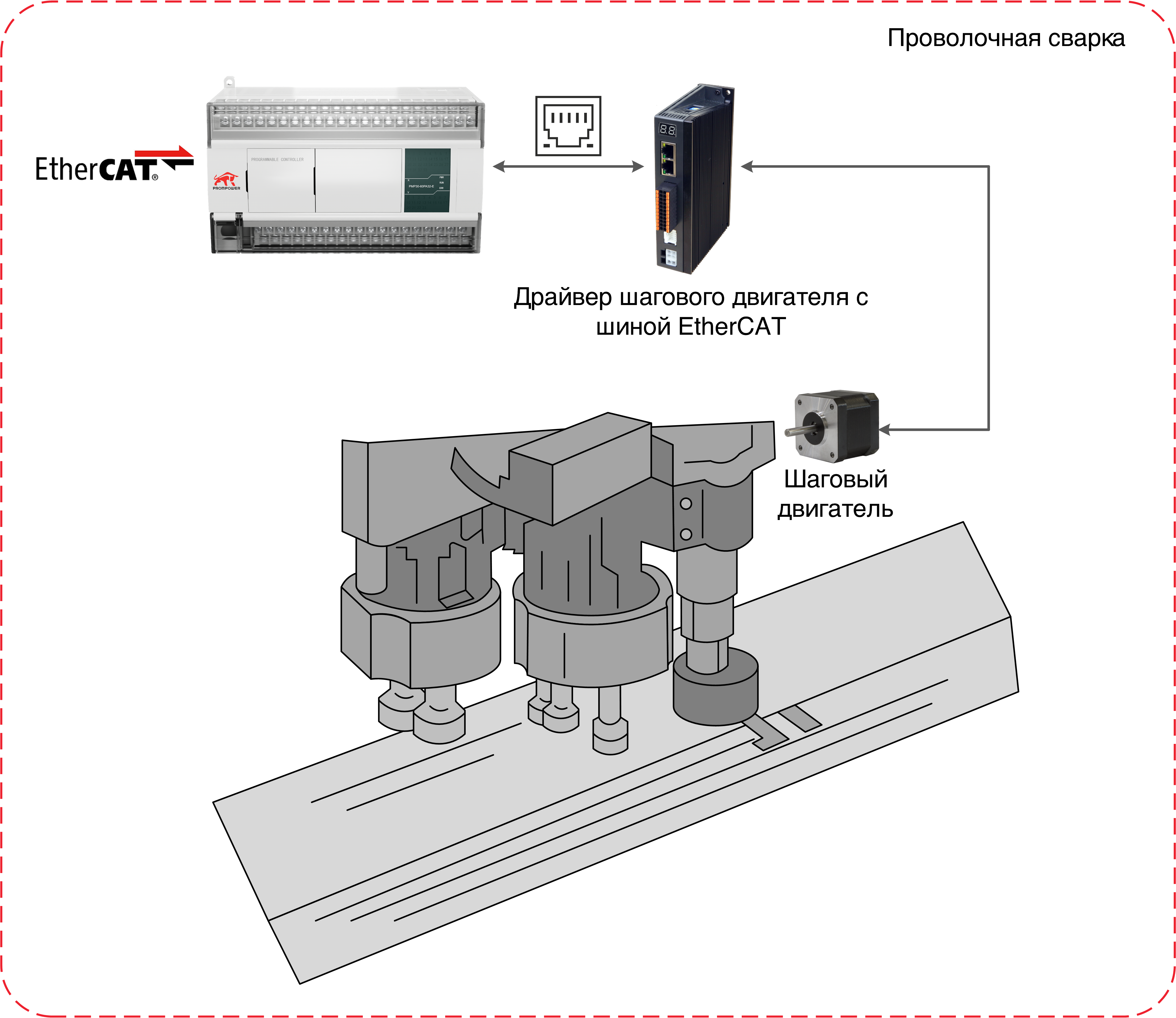

Пример 3: Устройства для вставки, установки, проволочной сварки

Контроллер PMP30 может быть использован для решения задач сварки различных швов, а также устройствах для расточки отверстий печатных плат, вязальных и вышивальных машин и т.п.

Пример 4: Станки

Возможность интерпретации G-Code позволяет использовать PMP30 со станками в различных отраслях, в том числе в металло- и деревообрабатывающей промышленности.

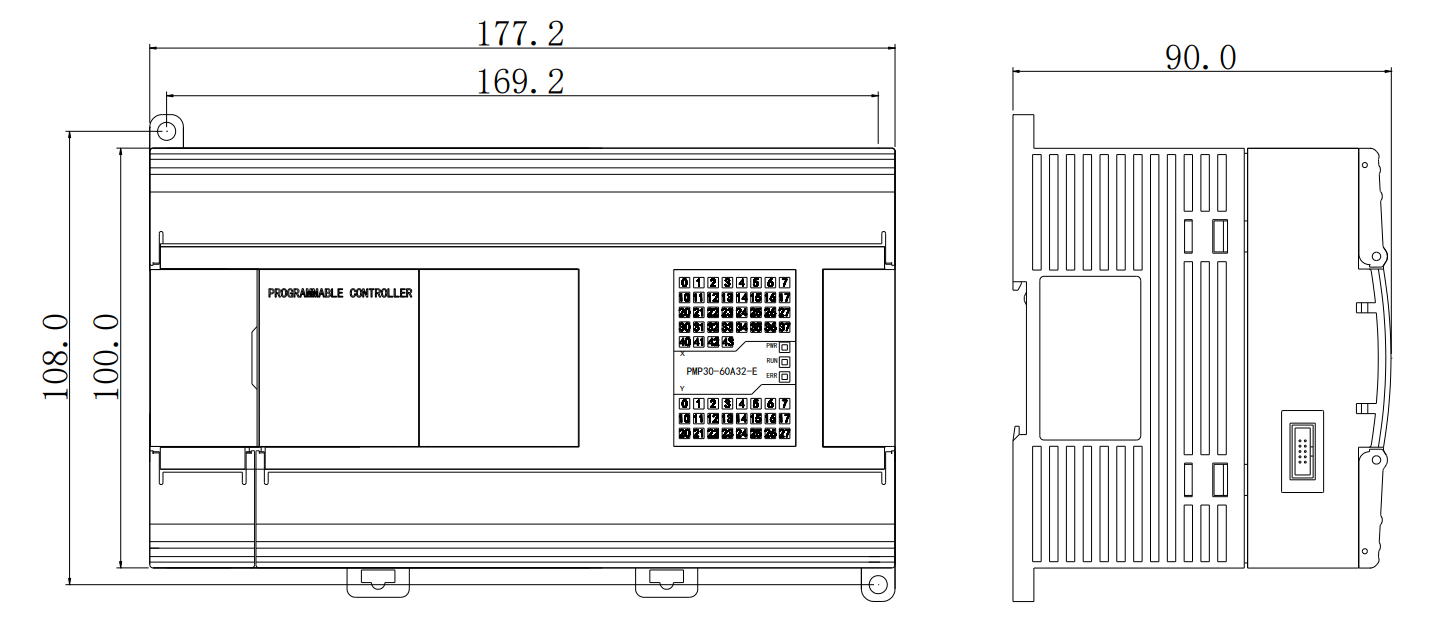

PMP30 крепится на рейку DIN46277 или винты М3.

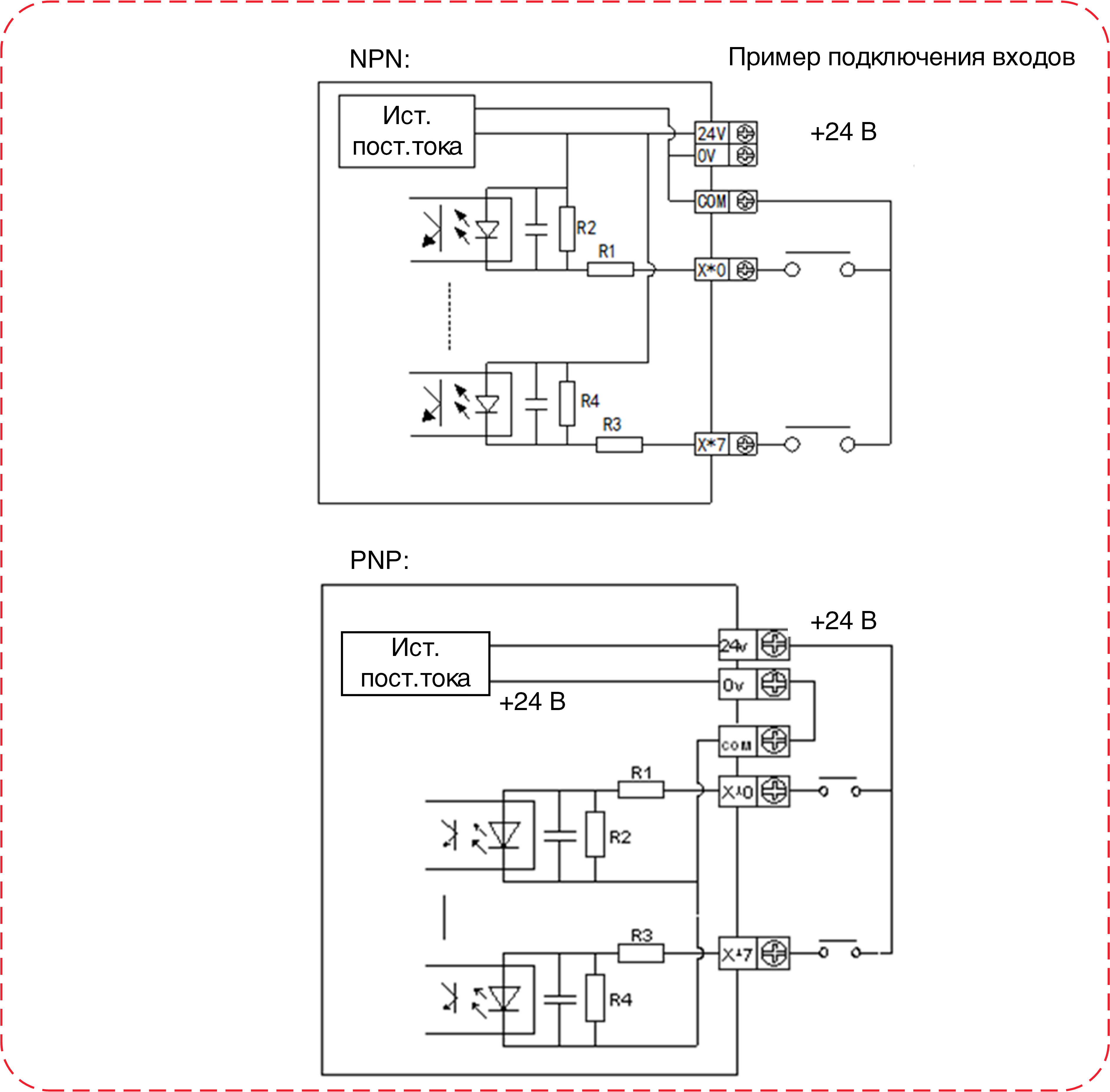

1) Вход

2) Транзисторный выход

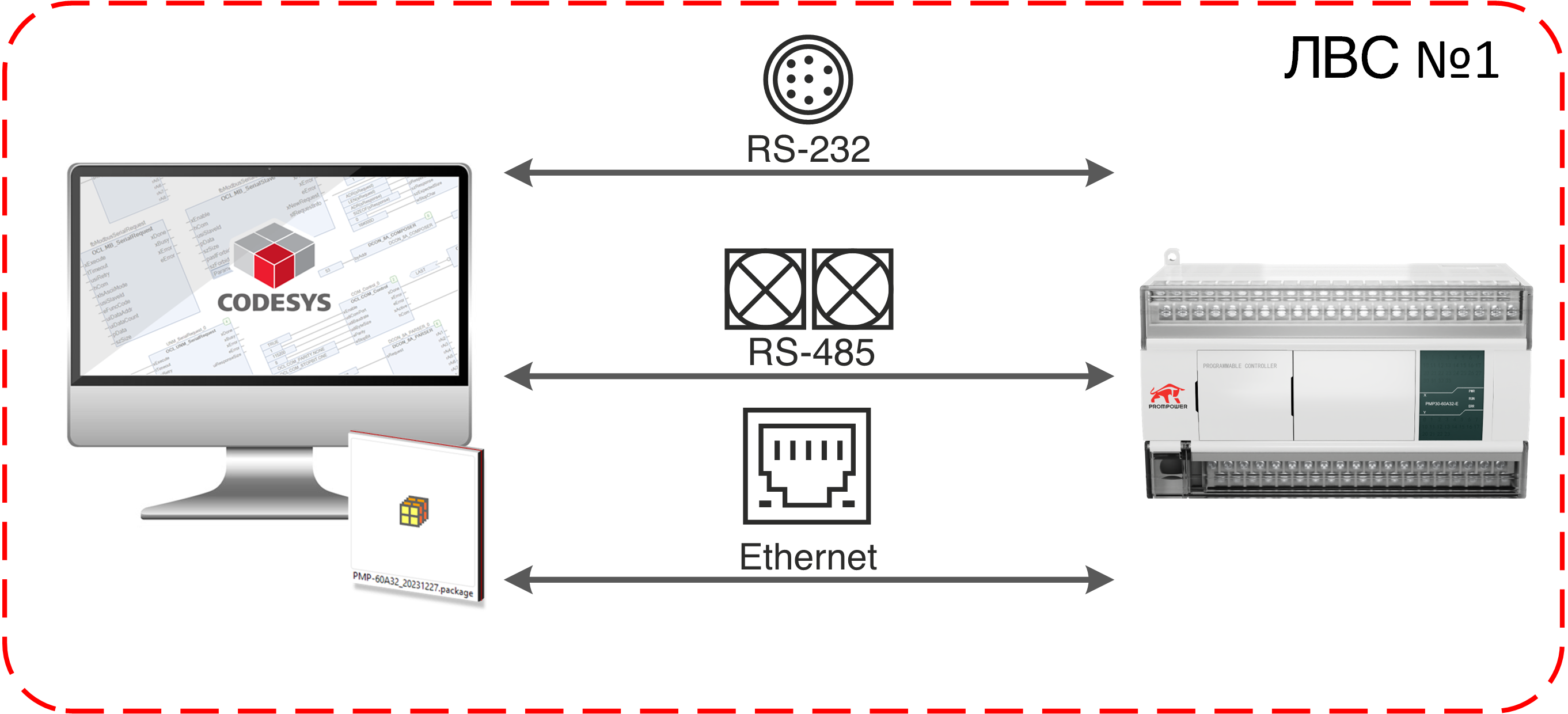

PMP30 программируется в среде разработки Codesys V3.5 SP16 Patch4.

1. Поддержка стандартных библиотек Codesys;
2. Поддержка собственных target-файлов с описанием ресурсов ПЛК и модулей УСО;
3. Поддержка собственных библиотек таких как PP_Count (Библиотека для высокоскоростных входов), PP_System (Системная библиотека с функциями ПЛК), ExtModule (Системная библиотека с функциями модулей УСО);
4. Поддержка стандарта PLCopen;
5. Поддержка G-Code;
6. Поддержка интерполяции (Поддержка линейной интерполяции, круговой интерполяции, электронного кулачка и электронного редуктора), функции CAM;
7. Удобные средства отладки;
8. Возможность Online-загрузки управляющих программ;
9. Режим симуляции;
